• 高頻設備溫度監測應先明確熱源位置、測點空間、干擾強度和數據用途。
• 在高頻干擾環境中，普通電類傳感器可能受到干擾，靠近關鍵熱源的位置更適合采用光纖類測溫方式。
• 光纖測溫通過光信號傳輸數據，適合抗干擾采集和分級報警，適合固定點位溫度采集和異常趨勢判斷。
• 重點監測部位包括輸出模塊、負載連接端、內部電源和散熱路徑，測點不宜盲目增加，應圍繞風險位置布置。
• 溫度數據可用于實時顯示、分級預警、功率限制、停機保護和研發測試記錄。

高頻設備在運行過程中可能出現局部溫升，尤其是在高頻干擾環境中，熱量變化往往與輸出狀態、連接質量、散熱條件和結構材料有關。溫度監測的目的不是簡單獲得一個讀數，而是及時發現異常趨勢，并為設備控制和結構優化提供依據。

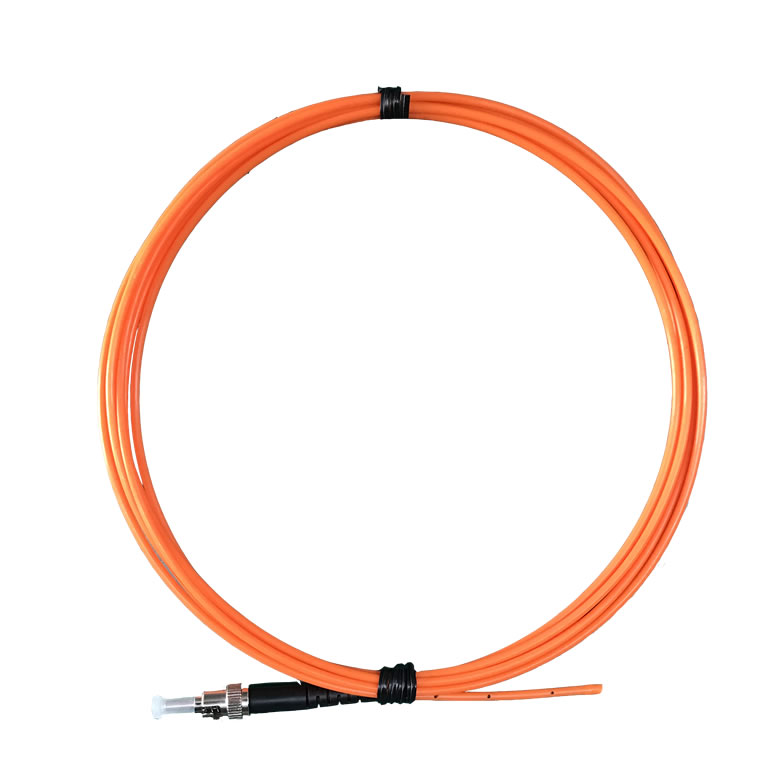

對于這類場景，熒光光纖測溫的價值在于把傳感端做得更小、更絕緣，并通過光信號傳輸溫度信息。它不依賴金屬導線傳輸電信號，更適合強干擾、高隔離和緊湊結構中的關鍵點監測。

一、為什么需要關注溫升變化？

1. 局部熱源不一定容易被發現

高頻設備內部或端部結構往往空間有限，熱量可能集中在某個連接點、輸出端或?qū)崧窂缴稀Ｍ獠勘砻鏈囟日＃⒉淮韮?nèi)部關鍵位置沒有溫升。

2. 強干擾會影響普通測溫方式

在高頻干擾環境中，普通電信號傳感器可能出現數據波動、漂移或響應滯后。若測溫點靠近輸出端或高頻信號區域，應重點考慮抗干擾能力。

3. 溫度數據需要參與預警控制

溫度采集結果可以接入主控系統，用于狀態顯示、閾值判斷和異常記錄。對工程設計來說，連續溫度曲線比單次測量更有參考價值。

二、哪些位置適合布置測溫點？

1. 靠近主要熱源的位置

輸出模塊通常是溫升變化最明顯的區域，應優先評估是否需要布點。該位置測溫要關注響應速度、探頭尺寸和安裝可靠性。

2. 結構過渡和連接位置

內部電源和散熱片容易受到接觸質量、裝配方式或?qū)崧窂接绊憽?duì)這些位置進行監測，有助于識別早期異常。

3. 外殼或接觸區域

風道出口可作為表面溫升驗證點，用于判斷熱量是否向外傳導。該測點更多用于研發測試和整機驗證。

三、為什么推薦熒光光纖測溫？

1. 抗電磁干擾

熒光光纖測溫通過光信號傳輸溫度信息，不容易受到高頻、射頻、微波或磁場環境影響，適合高頻干擾環境中的穩定采集。

2. 絕緣隔離能力好

光纖本身具有良好的電氣絕緣特性，能夠減少測溫系統引入額外導電路徑的風險。對高隔離和強干擾設備來說，這一點很關鍵。

3. 探頭小，便于集成

熒光光纖探頭可做小型化封裝，適合布置在狹小空間、端部結構或連接過渡區。與較大體積傳感器相比，對原結構影響更小。

4. 適合實時曲線記錄

溫度變化需要看趨勢，而不是只看某個瞬時數值。光纖測溫系統可輸出連續數據，便于判斷升溫速度、峰值和恢復過程。

四、方案設計時怎么做？

1. 先確認監測目的

如果用于研發測試，應重點關注溫度曲線和熱源定位；如果用于整機集成，應重點關注長期穩定性、報警閾值和通信接口。

2. 再確定測點數量

常見測點可包括：

1. 輸出模塊。
2. 負載連接端。
3. 內部電源。
4. 散熱片。
5. 風道出口。

3. 設置分級閾值

建議將溫度閾值分為提示值、限制值和保護值。提示值用于提醒關注趨勢，限制值用于調整工作狀態，保護值用于觸發停機或中斷輸出。

4. 保留測試記錄

溫度曲線可用于分析結構散熱、連接異常和長期老化。批量應用前，應形成標準化測點、安裝方式和校準流程。

五、常見問題

1. 普通熱電偶能不能使用？

在低干擾區域或外殼測試中可以考慮使用。但在高頻干擾環境或靠近關鍵輸出端的位置，金屬類傳感器需要謹慎驗證，避免干擾、引線發熱或結構影響。

2. 測點越多越好嗎？

不是。測點應圍繞熱源、風險部位和控制目標布置。過多測點會增加結構復雜度、布線難度和維護成本。

3. 光纖測溫能接入主控系統嗎？

可以。測溫主機通常可通過 RS485、CAN、以太網或定制協議輸出數據，用于顯示、報警和運行記錄。

4. 選型時最重要的指標是什么？

應綜合看抗干擾能力、絕緣性能、探頭尺寸、響應速度、測溫范圍、通道數量和安裝方式。不同位置可以采用不同測溫組合。

六、應用建議

1. 研發階段

建議先采用多點測溫方式，覆蓋輸出模塊、負載連接端、內部電源和散熱路徑，記錄不同工況下的溫升曲線。

2. 集成階段

保留關鍵測點，重點做好探頭固定、光纖保護、接口通信和報警邏輯，避免后期補裝影響結構。

3. 批量階段

重點關注探頭一致性、安裝工藝、校準方法和數據追溯，形成可復制的溫度監測方案。

免責聲明：本文內容僅用于設備溫度監測方案的技術交流，不作為產品認證、操作規程或注冊申報依據。具體結構設計、閾值設置和控制邏輯，應由設備廠家結合實際結構、法規要求、風險管理和驗證測試結果確定。
